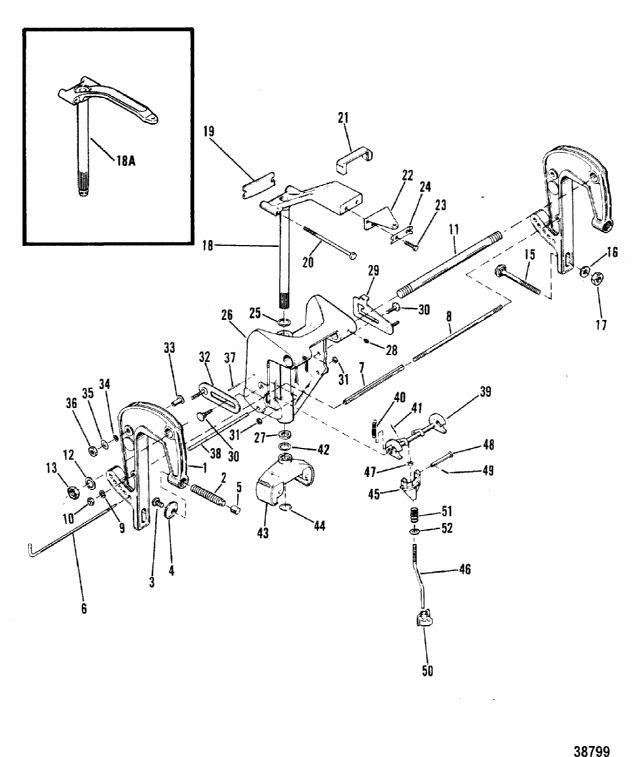

CLAMP AND SWIVEL BRACKET(NON POWER TRIM)

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1427-5611A5	кронштейн крепления двигателя в сборе	2	(MANUAL)	снято с производства
1	1427-5611A4	кронштейн крепления двигателя в сборе	2	(ELECTRIC)	снято с производства
2	10-90470A3	струбцинный винт с откидной ручкой в сборе	2	(MANUAL)	снято с производства
2	10-78492A1	струбцинный винт с откидной ручкой в сборе	2	(ELECTRIC)	снято с производства
3	~~10-784951~~ 10-784951	винт крепления шайбы к струбцинному винту с откидной ручкой	2		цена по запросу
4	12-78493	шайба струбцинного винта с откидной ручкой	2		снято с производства
5	75043	крышка струбцинного винта с откидной ручкой	2	(ELECTRIC)	снято с производства
6	~~17-49930A1~~ 17-8M0026068	стержень фиксатора наклона в сборе	1		7725 руб.
7	23-59623	проставка шпильки кронштейна крепления двигателя	1		снято с производства
8	16-59625	шпилька кронштейна крепления двигателя	1		снято с производства
9	13-26993	LOCKWASHER, (.312), STUD	2		цена по запросу
10	11-28770	NUT, (.312-24) Stainless Steel, STUD	2		315 руб.
11	~~74528~~ ~~883067~~ -8M0035074	труба механизма наклона	1		цена по запросу
12	12-52864	WASHER, CLAMP BRACKET TO SWIVEL BRACKET	6		снято с производства
13	~~11-56041~~ 11-56041	NUT, (.875-14), TILT TUBE	2		цена по запросу
15	10-68298	BOLT, (.375-16 x 3.250) (LOWER)	2		снято с производства
16	12-68410	нижняя шайба болта кронштейна крепления двигателя	2		снято с производства
17	~~11-99405~~ 11-82671112	гайка болта кронштейна крепления двигателя	2		345 руб.
18	~~88798A1~~ ~~88798A19~~ -88798A23	стержень поворотного кронштейна в сборе	1	(SHORT SHAFT)(MANUAL/ELECTRIC)	снято с производства
18	~~88798A2~~ ~~88798A20~~ -88798A24	стержень поворотного кронштейна в сборе	1	(LONG SHAFT)(MANUAL/ELECTRIC)	снято с производства
18A	69540A3	стержень поворотного кронштейна в сборе	1	(SHORT SHAFT)(ELECTRIC-DESIGN I)	снято с производства
18A	69540A4	стержень поворотного кронштейна в сборе	1	(LONG SHAFT)(ELECTRIC-DESIGN I)	снято с производства
19	30711	амортизатор рычага механизма рулевого управления	1		снято с производства
20	10-66897	BOLT, (.437-20 x 5.250), UPPER MOUNT TO STEERING ARM	2		5325 руб.
21	62297	амортизатор рычага механизма рулевого управления	1	W/O TILLER HANDLE	снято с производства
22	~~76535~~ 76535T	BRACKET, RIDE-GUIDE ATTACHING	1	W/O TILLER HANDLE	4275 руб.
23	10-34352	SCREW, (.375-24 x .875), BRACKET TO STEERING ARM	2	W/O TILLER HANDLE	150 руб.
24	76533	STRAP, BRACKET SCREW	1	W/O TILLER HANDLE	224 руб.
25	12-52865	WASHER, SWIVEL PIN	1		420 руб.
26	1480-7655A1	поворотный кронштейн	1	(LONG SHAFT)	снято с производства
26	1481-7656A1	поворотный кронштейн	1	(SHORT SHAFT)	снято с производства
27	26-32911	сальник поворотного кронштейна	2		2175 руб.
28	22-74036	FITTING, Grease, SWIVEL BRACKET	3		цена по запросу
29	47913A2	рычаг фиксатора наклона в сборе (левая сторона)	1		снято с производства
30	10-69087	SCREW, (.312-24 x .880)	2		снято с производства
31	11-29250	NUT, (.312-24), TILT LOCK AND STOP LEVER SCREW	2		285 руб.
32	47912A2	рычаг фиксатора наклона в сборе (правая сторона)	1		снято с производства
33	23-47911	вкладыш фиксатора наклона и рычага фиксатора	2		снято с производства
34	13-34632	пружинная шайба фиксатора наклона и рычага фиксатора	2		255 руб.
35	12-56720	WASHER, (.330 x .750 x .060) Stainless Steel, TILT LOCK AND STOP LEVER	2		270 руб.
36	11-29250	гайка (0.312-24)	2		285 руб.
37	17-25598	PIN, REVERSE LOCK SPRING ATTACHING	1		снято с производства
38	56349	SHAFT, REVERSE LOCK TO SWIVEL BRACKET	1		снято с производства
39	~~43410~~ 14664A3	LOCK ASSEMBLY, Reverse	1		снято с производства
40	24-29821	пружина растяжения фиксатора заднего хода	1		снято с производства
41	18-45882	шплинт крепления фиксатора заднего хода к валу	1		465 руб.
42	12-25176	WASHER, SWIVEL PIN TO BOTTOM YOKE (.060)	1		снято с производства
43	~~77416~~ ~~77416T~~ -77416T1	YOKE, Bottom	1		снято с производства
44	53-77415	RETAINING RING, BOTTOM YOKE	1		435 руб.
45	89813	ROD END, PUSH ROD	1		снято с производства
46	43413	толкатель фиксатора заднего хода	1	(LONG SHAFT)	снято с производства
46	43412	толкатель фиксатора заднего хода	1	(SHORT SHAFT)	снято с производства
47	~~11-35814~~ 11-82670911	NUT, (.312-24) Stainless Steel, JAM - PUSH ROD	1		585 руб.
48	17-72524	стержень рычага фиксатора заднего хода	1		снято с производства
49	18-25191	шплинт крепления толкателя к фиксатору заднего хода	1		435 руб.
50	~~93336~~ 933361	направляющая толкателя	1		цена по запросу
51	24-44297	SPRING, PUSH ROD	1		снято с производства
52	~~12-70132~~ 12-8M0042642	WASHER, (.323 x .563 x .063) Stainless Steel, PUSH ROD	1		240 руб.

1	Art.: 1427-5611A5 кронштейн крепления двигателя в сборе ((MANUAL)) Деталей в узле: 2 снято с производства
1	Art.: 1427-5611A4 кронштейн крепления двигателя в сборе ((ELECTRIC)) Деталей в узле: 2 снято с производства
2	Art.: 10-90470A3 струбцинный винт с откидной ручкой в сборе ((MANUAL)) Деталей в узле: 2 снято с производства
2	Art.: 10-78492A1 струбцинный винт с откидной ручкой в сборе ((ELECTRIC)) Деталей в узле: 2 снято с производства
3	Art.: ~~10-784951~~ 10-784951 винт крепления шайбы к струбцинному винту с откидной ручкой Деталей в узле: 2 цена по запросу
4	Art.: 12-78493 шайба струбцинного винта с откидной ручкой Деталей в узле: 2 снято с производства
5	Art.: 75043 крышка струбцинного винта с откидной ручкой ((ELECTRIC)) Деталей в узле: 2 снято с производства
6	Art.: ~~17-49930A1~~ 17-8M0026068 стержень фиксатора наклона в сборе Деталей в узле: 1 7725 руб.
7	Art.: 23-59623 проставка шпильки кронштейна крепления двигателя Деталей в узле: 1 снято с производства
8	Art.: 16-59625 шпилька кронштейна крепления двигателя Деталей в узле: 1 снято с производства
9	Art.: 13-26993 LOCKWASHER, (.312), STUD Деталей в узле: 2
10	Art.: 11-28770 NUT, (.312-24) Stainless Steel, STUD Деталей в узле: 2 315 руб.
11	Art.: ~~74528~~ ~~883067~~ -8M0035074 труба механизма наклона Деталей в узле: 1 цена по запросу
12	Art.: 12-52864 WASHER, CLAMP BRACKET TO SWIVEL BRACKET Деталей в узле: 6 снято с производства
13	Art.: ~~11-56041~~ 11-56041 NUT, (.875-14), TILT TUBE Деталей в узле: 2 цена по запросу
15	Art.: 10-68298 BOLT, (.375-16 x 3.250) (LOWER) Деталей в узле: 2 снято с производства
16	Art.: 12-68410 нижняя шайба болта кронштейна крепления двигателя Деталей в узле: 2 снято с производства
17	Art.: ~~11-99405~~ 11-82671112 гайка болта кронштейна крепления двигателя Деталей в узле: 2 345 руб.
18	Art.: ~~88798A1~~ ~~88798A19~~ -88798A23 стержень поворотного кронштейна в сборе ((SHORT SHAFT)(MANUAL/ELECTRIC)) Деталей в узле: 1 снято с производства
18	Art.: ~~88798A2~~ ~~88798A20~~ -88798A24 стержень поворотного кронштейна в сборе ((LONG SHAFT)(MANUAL/ELECTRIC)) Деталей в узле: 1 снято с производства
18A	Art.: 69540A3 стержень поворотного кронштейна в сборе ((SHORT SHAFT)(ELECTRIC-DESIGN I)) Деталей в узле: 1 снято с производства
18A	Art.: 69540A4 стержень поворотного кронштейна в сборе ((LONG SHAFT)(ELECTRIC-DESIGN I)) Деталей в узле: 1 снято с производства
19	Art.: 30711 амортизатор рычага механизма рулевого управления Деталей в узле: 1 снято с производства
20	Art.: 10-66897 BOLT, (.437-20 x 5.250), UPPER MOUNT TO STEERING ARM Деталей в узле: 2 5325 руб.
21	Art.: 62297 амортизатор рычага механизма рулевого управления (W/O TILLER HANDLE) Деталей в узле: 1 снято с производства
22	Art.: ~~76535~~ 76535T BRACKET, RIDE-GUIDE ATTACHING (W/O TILLER HANDLE) Деталей в узле: 1 4275 руб.
23	Art.: 10-34352 SCREW, (.375-24 x .875), BRACKET TO STEERING ARM (W/O TILLER HANDLE) Деталей в узле: 2 150 руб.
24	Art.: 76533 STRAP, BRACKET SCREW (W/O TILLER HANDLE) Деталей в узле: 1 224 руб.
25	Art.: 12-52865 WASHER, SWIVEL PIN Деталей в узле: 1 420 руб.
26	Art.: 1480-7655A1 поворотный кронштейн ((LONG SHAFT)) Деталей в узле: 1 снято с производства
26	Art.: 1481-7656A1 поворотный кронштейн ((SHORT SHAFT)) Деталей в узле: 1 снято с производства
27	Art.: 26-32911 сальник поворотного кронштейна Деталей в узле: 2 2175 руб.
28	Art.: 22-74036 FITTING, Grease, SWIVEL BRACKET Деталей в узле: 3
29	Art.: 47913A2 рычаг фиксатора наклона в сборе (левая сторона) Деталей в узле: 1 снято с производства
30	Art.: 10-69087 SCREW, (.312-24 x .880) Деталей в узле: 2 снято с производства
31	Art.: 11-29250 NUT, (.312-24), TILT LOCK AND STOP LEVER SCREW Деталей в узле: 2 285 руб.
32	Art.: 47912A2 рычаг фиксатора наклона в сборе (правая сторона) Деталей в узле: 1 снято с производства
33	Art.: 23-47911 вкладыш фиксатора наклона и рычага фиксатора Деталей в узле: 2 снято с производства
34	Art.: 13-34632 пружинная шайба фиксатора наклона и рычага фиксатора Деталей в узле: 2 255 руб.
35	Art.: 12-56720 WASHER, (.330 x .750 x .060) Stainless Steel, TILT LOCK AND STOP LEVER Деталей в узле: 2 270 руб.
36	Art.: 11-29250 гайка (0.312-24) Деталей в узле: 2 285 руб.
37	Art.: 17-25598 PIN, REVERSE LOCK SPRING ATTACHING Деталей в узле: 1 снято с производства
38	Art.: 56349 SHAFT, REVERSE LOCK TO SWIVEL BRACKET Деталей в узле: 1 снято с производства
39	Art.: ~~43410~~ 14664A3 LOCK ASSEMBLY, Reverse Деталей в узле: 1 снято с производства
40	Art.: 24-29821 пружина растяжения фиксатора заднего хода Деталей в узле: 1 снято с производства
41	Art.: 18-45882 шплинт крепления фиксатора заднего хода к валу Деталей в узле: 1 465 руб.
42	Art.: 12-25176 WASHER, SWIVEL PIN TO BOTTOM YOKE (.060) Деталей в узле: 1 снято с производства
43	Art.: ~~77416~~ ~~77416T~~ -77416T1 YOKE, Bottom Деталей в узле: 1 снято с производства
44	Art.: 53-77415 RETAINING RING, BOTTOM YOKE Деталей в узле: 1 435 руб.
45	Art.: 89813 ROD END, PUSH ROD Деталей в узле: 1 снято с производства
46	Art.: 43413 толкатель фиксатора заднего хода ((LONG SHAFT)) Деталей в узле: 1 снято с производства
46	Art.: 43412 толкатель фиксатора заднего хода ((SHORT SHAFT)) Деталей в узле: 1 снято с производства
47	Art.: ~~11-35814~~ 11-82670911 NUT, (.312-24) Stainless Steel, JAM - PUSH ROD Деталей в узле: 1 585 руб.
48	Art.: 17-72524 стержень рычага фиксатора заднего хода Деталей в узле: 1 снято с производства
49	Art.: 18-25191 шплинт крепления толкателя к фиксатору заднего хода Деталей в узле: 1 435 руб.
50	Art.: ~~93336~~ 933361 направляющая толкателя Деталей в узле: 1
51	Art.: 24-44297 SPRING, PUSH ROD Деталей в узле: 1 снято с производства
52	Art.: ~~12-70132~~ 12-8M0042642 WASHER, (.323 x .563 x .063) Stainless Steel, PUSH ROD Деталей в узле: 1 240 руб.
